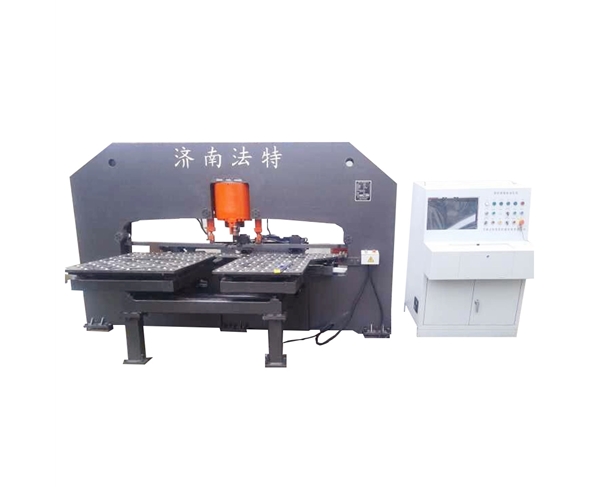

大吨位数控连接板液压冲孔机

技术特点:机、电、液一体化;PLC控制,两轴同时驱动;加工零件图形显示;具有故障自我诊断功能;变成建议且可以直接使用放样软件所生成的程序数据。

优点:主要功能部件采用模块化组装、维修方便;同一板上可实现冲孔、打印工作;编程时,只需要键入孔径、位置、工位数、提供网络借口、也可与技术部门构成局域网共享数据资源;工人劳动强度小、工件精度稳定。

规格型号MOdel

CJ80

CJ103

CJ123

CJ201/203

CJ301

冲孔力(KN)Punching force

800

1000

1200

2000

3000

打字力(KN)Marking force

800

1000

1200

 none

工件厚度范围(mm)Thickness of workpiece

2-10

5-20

5-25

5-30

最大工件尺寸(mm)Max size of workpiece

4000*1800

1500*800

1500*800

1500*1500

1850*1850

模位数(个)Quantity of die(piece)

1-7(用户自定)(customer decide)

3

3

1或3 one or three

1

最大冲孔直径(mm)Max punching diameter

根据板厚来定according to the thickness of plate

Ø32

Ø40

Ø50

Ø60

最小孔边距(mm)Min distance between holes

20

25

30

25-35,孔径≤37mm

25-35,hole diameter≤37mm

35-50,37>孔径≥60mm

35-50,37>hole diameter60mm

打字字符数位(个)Marking characters(piece)

14

14或18

14 or 18

14或18

14 or 18

None

字符尺寸(mm长*宽*高

Size of character L*W*H

14*10*12

None

加工精度

Processing precision

符合GB2694-2003标准

According with GB2694-2003
