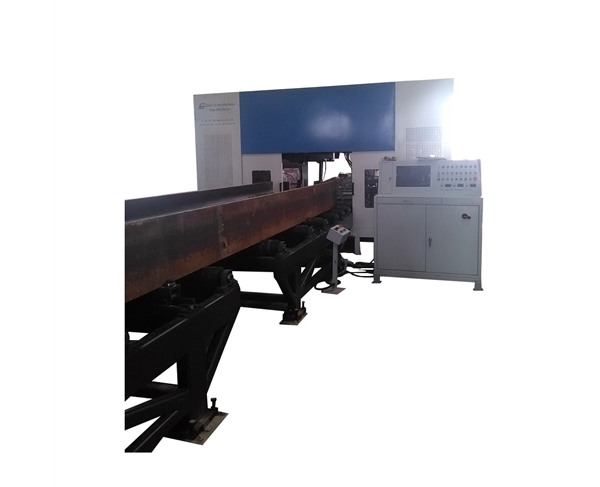

SWZ1250H型钢数控三维钻孔、打字生产线

   项 目 名 称

单位

规 格

H型钢:最大宽度×最大高度

mm

1250×600

H型钢:最小宽度×最小高度

mm

100×60

自动送进料道长度

mm

12000

最大工件腹板厚度

mm

80

最大工件重量

kg

15000

打字单元:36个字码(字母+数字)

1

字码直径10mm,打印深度1.5mm,打字力:12.5

钻孔主轴数量

3

每个主轴转速范围

r/min

30-700

轴向工进速度

mm/min

20200

上单元主轴进给行程

mm

400

左单元主轴进给行程(基准侧)

mm

220

右单元主轴进给行程

mm

1100

腹板钻孔直径范围

mm

Φ6-φ40

翼板钻孔直径范围

Mm

中心线

移动范围

上单元主轴横向位置移动范围

mm

301200

左右单元主轴上下位置移动范围

mm

30660

非基准侧(右侧)单元水平移动距离

mm

1100

钻夹形式

莫氏锥度

4

孔群内孔距误差

mm

±0.5

相邻孔群孔距误差

mm

±0.75

压缩空气压力

MPa

0.4-0.6

钻头冷却方式

空冷

夹持臂上下(竖直方向)行程

mm

30050-350

夹持臂左右(横向)行程

mm

50050-550

夹持臂运动(前进方向)行程

mm

12000

齿轮齿条传动伺服电机功率

KW

5

上料道外形尺寸(长×宽×高)

mm

15000×1750×1830

下料道长度

mm

12000

总功率

KW

30

生产线外形尺寸 L×W×H

mm

29000×4520×3120

CAD图纸自动转换成控制程序
