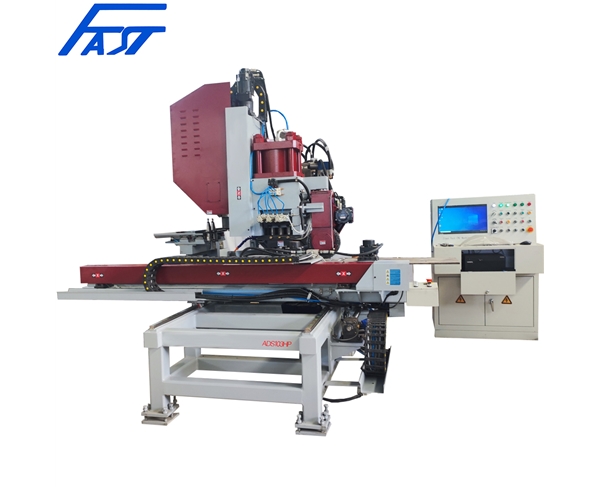

PDM1508-40连接板 数控高速钻孔打字机

PDM1508-40连接板 数控高速钻孔打字机

1、功能:用于板材的钻孔、锪孔、轻、攻丝、打字。

2、设备参数

1).机床型式                    单臂、主轴上下移动,工件水平移动,圆盘打字

2).工作台面尺寸                 1500×800mm

3).主轴下端距工作台的距离        160~460 mm(主轴行程220mm

4).加工能力

    钻孔直径               Ø40mm

    攻丝直径                M24

5).钻削动力头数量                 1个

6).主轴技术参数

    钻削主轴进给型式              伺服进给

    主轴端连接型式               BT40

    主轴伺服电机功率             15KW

    主轴转速                   0—2500r/min

    主轴额定扭矩                 190Nm

7).X轴性能参数

龙门纵向移动行程(X轴)      1500mm

X轴移动速度               0~8000 mm /min

X轴伺服电机功率             2.3KW

8).Y轴性能参数

动力头横向移动行程(Y轴)    780mm

Y轴移动速度              0~8000 mm /min

Y轴伺服电机功率           2.3KW

9).Z轴性能参数

动力头滑台垂直行程(Z轴)    400mm

Z轴进给速度              0~4000 mm /min

Z轴伺服电机功率            1.6KW

10).打字

     打印力                 63 KN

     圆盘上字符数量          36个

     字符尺寸                10×14mm

     字符选择方式            数控自动选择

11).数控轴数                4轴

12).机床精度

定位精度           0.05mm(全程)

重复精度           ≤0.03mm(全程)

     主轴与工作台的垂直度    ≤0.03mm(全程)

     主轴端面及侧面跳动度    ≤0.005 mm

13).液压压系统功率压力          4KW5MPa

14).润滑系统压力                 1.0MPa

15).刀具冷却方式                 气雾冷却

16).机床总功率                   约26KW

17).机床总重量                   约6t

18). 机床外形尺寸(长×宽×高)        3250mm×2300mm×2600mm
