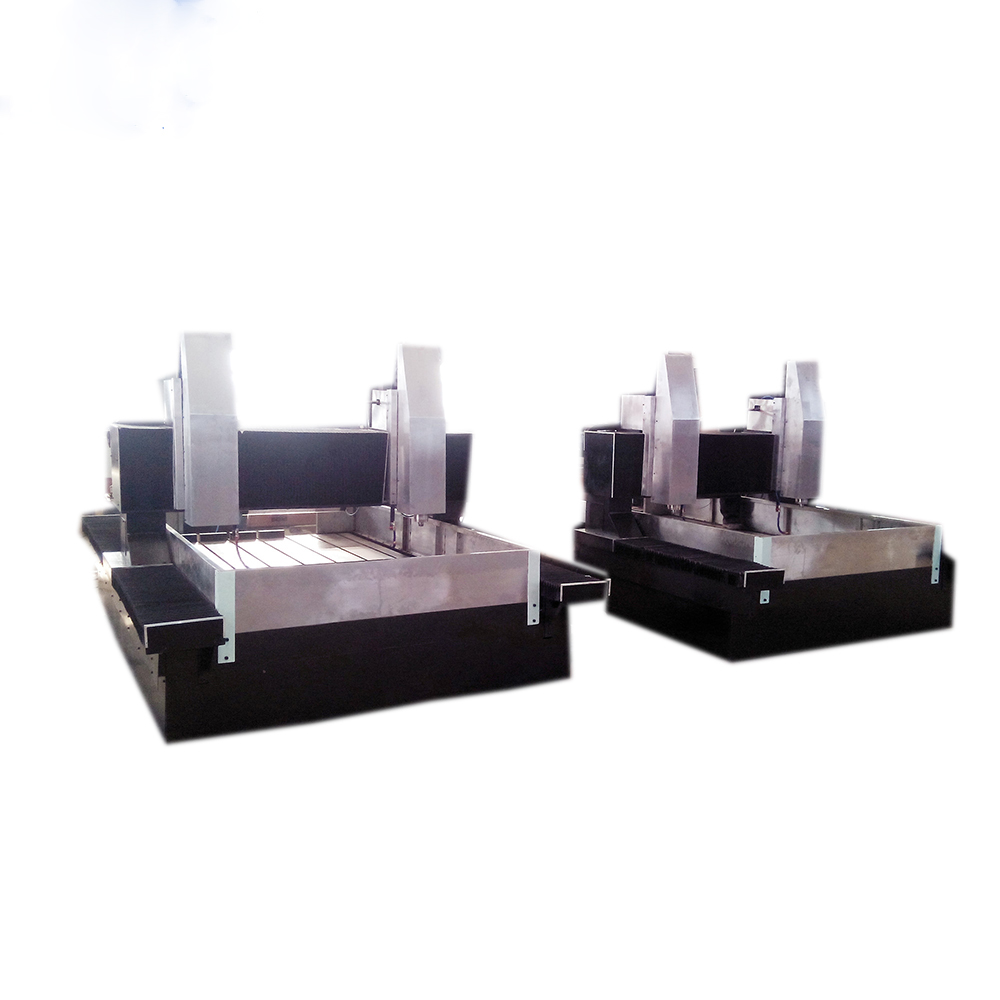

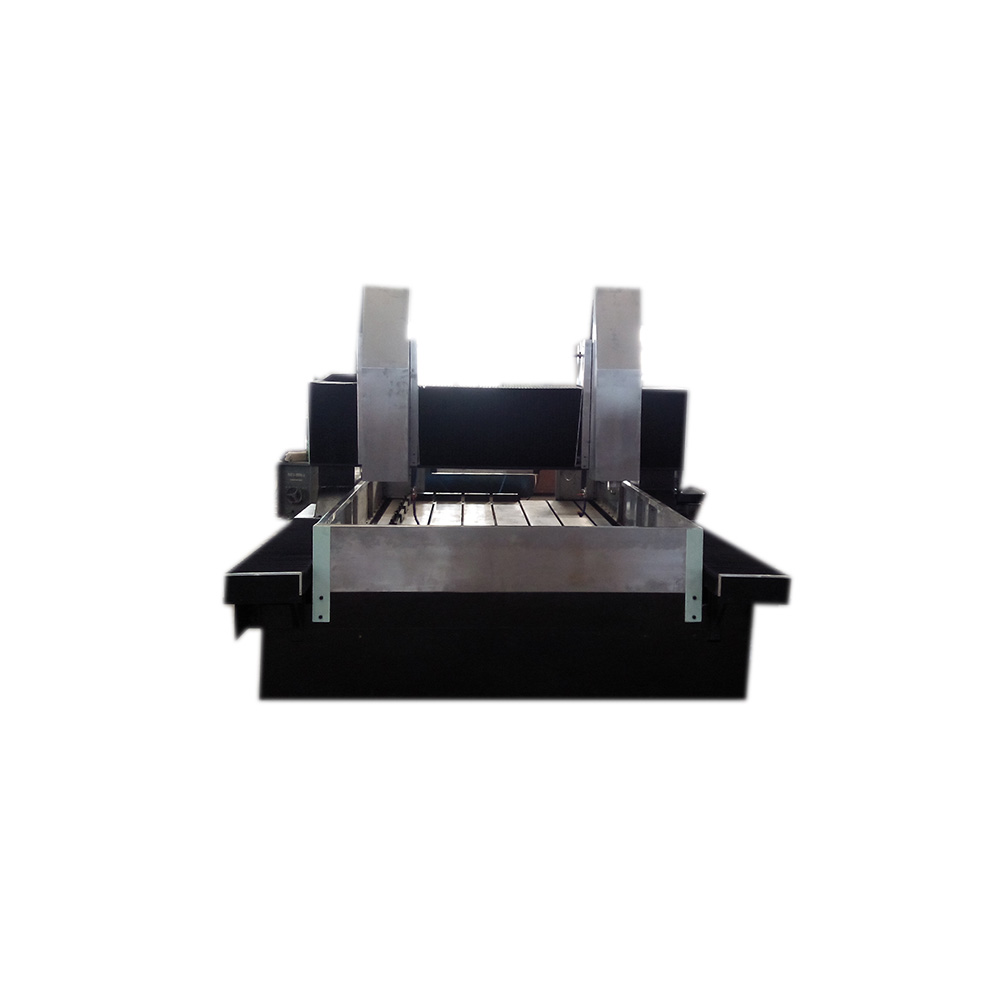

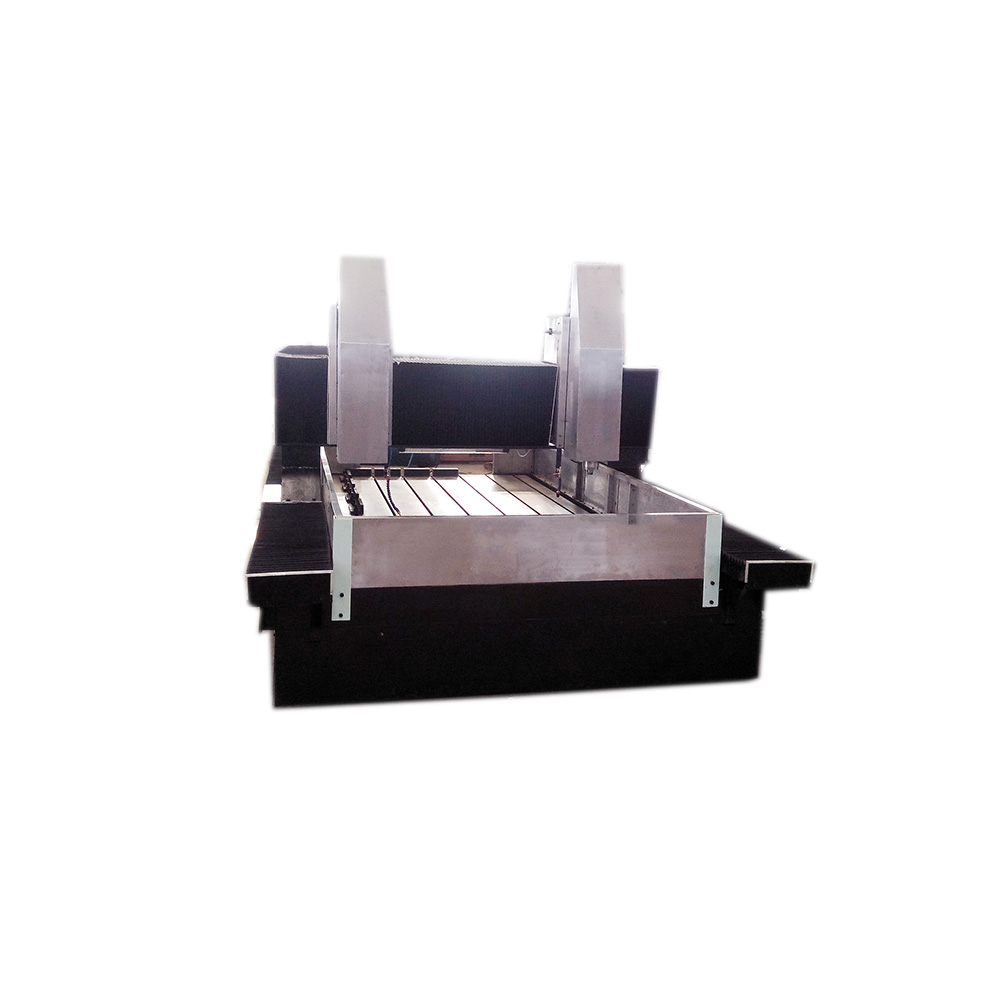

PZ2515-12-2高速数控筛板钻床

技术参数

1)．机床型式 龙门移动式

2)．工作台尺寸 3160X1840mm

有效加工范围 2500X1500mm

3)．钻孔直径范围 Ф1-Ф12mm（不锈钢）

4)．主轴端面离工作台的距离 20-230mm

6). 钻削动力头型式 伺服送进钻削动力头

7)．钻削动力头数量 2个

主轴数量 2个

8)．主轴技术参数

主轴端联接孔形式 ER32锥孔

主轴转速 0—12000r/min

主轴电机功率 5.5KWX2

10).X轴技术参数

龙门纵向移动行程范围（X轴） 2500mm

X轴进给速度 0-8000 mm /min

X轴伺服电机功率 1.5KW

11).Y轴技术参数

动力头横向移动范围（Y轴） 1500mm

Y轴进给速度 0-6000 mm /min

Y轴伺服电机功率 1.0KWX2

12).Z轴技术参数

钻削主轴垂直行程（Z轴） 210mm

Z轴进给速度 0-4000 mm /min

Z轴伺服电机功率 1.0KWX2

13).数控轴数 5轴

14).机床精度

定位精度 ≤0.05mm（全程）

重复精度 ≤0.03mm（全程）

主轴与工作台的垂直度 ≤0.02mm（100mm以内）

主轴端面及侧面跳动度 ≤0.01mm

16).润滑系统压力 1.0MPa

17).冷却系统压力 0.2MPa

18).电机总功率 约18KW

19).总重                                  约6.5吨

20).机床外形尺寸（长×宽×高） 3350mm×2660mm×1800mm
