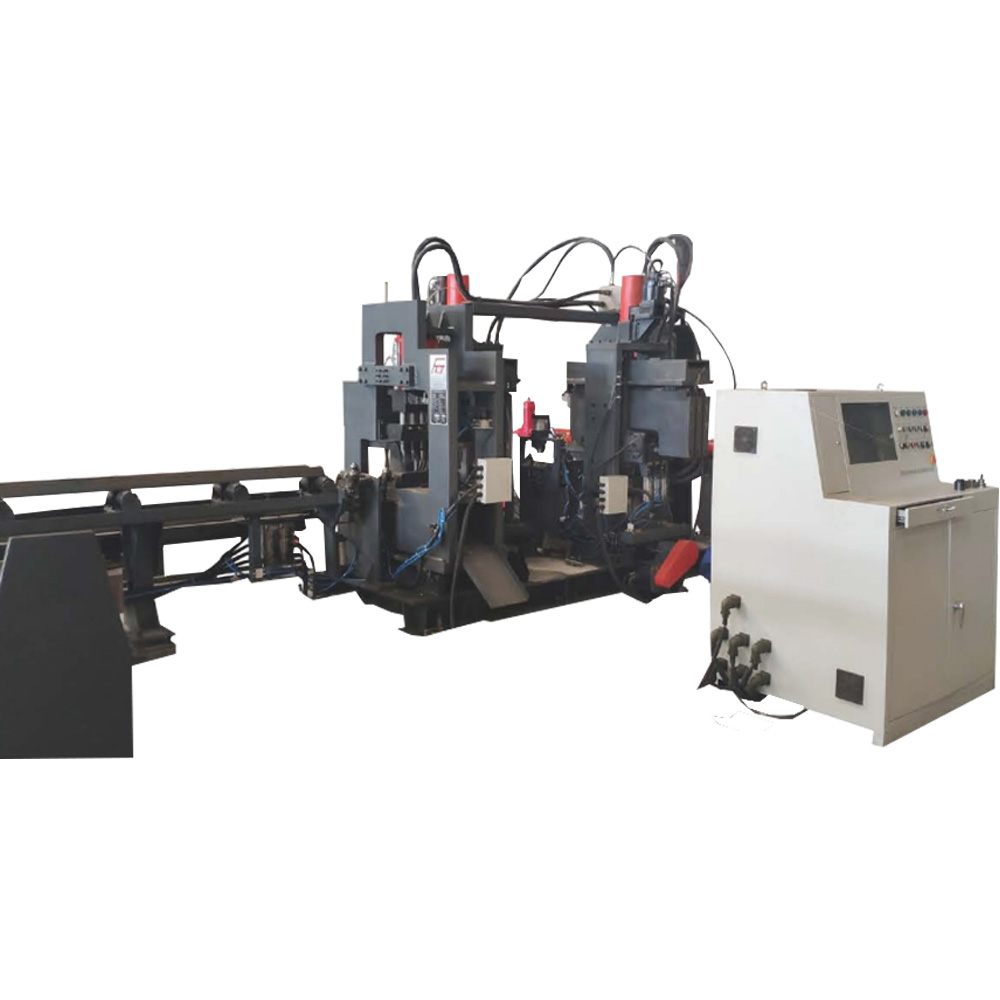

数控三维槽钢冲孔剪切打字柔性自动生产线SWC120

所属类别:钢结构立体车库加工设备

产品规格:

槽钢生产线,槽钢冲孔剪切生产线,槽钢冲孔剪切打字柔性自动生产线

  • 数控三维槽钢冲孔剪切打字柔性自动生产线SWC120


    1.用途
    本机床主要用于槽钢、角钢的冲孔、剪切加工。是多种机械行业桁架、支架槽钢和角钢构件的数控加工设备。

    生产线由上料滚道、数控小车、数控小车轨道、三维冲床、剪切机、下料滚道、液压动力站、控制系统8部分组成。


    2. 设备特点

    1、三台冲床可分别控制,即可三面冲孔也可实现两面冲孔。

    2、从内侧往外冲孔,凹模靠到外侧的平面上,孔型垂直于外平面。

    3、液压动力站流量足,配有蓄能器,保证高速冲孔的流量。

    4、通过自动转换软件把CAD图形自动转换为加工程序,简化繁琐的编程,实现按图加工。

    5、软件界面友好,编程软件和自动转换软件可独立于主机设备、安装于任一台办公电脑中,实现异地编程,直接拷贝或通过网络传输至设备使用。

    6、合理的电气控制系统,配备联想计算机,5轴控制稳定可靠,操作方便。

    7、元件档次高,液压元件、全部电气元件(含按钮、开关等)、滚珠丝杠、直线导轨都为进口配件(详见主要元件、部件清单)。


    3.技术参数

    目 名 称

    单位

    加工范围(U型钢)

    mm

    70×45×4-120×53×5

    自动送进料道长度(工件长度)

    mm

    12000

    工件厚度

    mm

    5

    工件重量

    kg

    200

    冲头数量

    左、右各1,上3,共6

    冲孔力

    KN

    150X3

    剪切力

    KN

    630

    连续冲孔次数

    /min

    40

    立式冲床左右移动范围

    mm

    20-100mm

    A侧冲床模架上下移动范围(基准侧)

    mm

    20-40mm

    B侧冲床(移动侧)移动距离

    mm

    60mm

    B侧冲床模架上下移动范围

    mm

    20-40mm

    冲孔直径范围

    mm

    Ф6-Ф14

    相邻孔距误差

    mm

    ±0.5

    不相邻孔孔距误差

    mm

    ±0.75

    压缩空气压力

    MPa

    0.6(气源用户自备)

    夹持臂运动送进方向)行程

    mm

    6000

    齿轮齿条传动伺服电机功率X轴)

    KW

    2

    其它4轴伺服电机功率

    KW

    1.3

    上料道外形尺寸(长×宽×高)

    mm

    14000×1250×1530

    下料道长度

    mm

    5000

    总功率

    KW

    30

    生产线外形尺寸 L×W×H

    mm

    22000×6000×1800

    CAD图纸自动转换成加工程序功能

    具备
