CPS300数控三维型钢冲孔剪切柔性自动化加工生产线

所属类别:钢结构立体车库加工设备

产品规格:

槽钢生产线,槽钢冲孔剪切生产线,槽钢冲孔剪切打字柔性自动生产线,扁钢加工生产线, C型刚加工生产线


  • CPS300数控三维型钢冲孔剪切柔性自动化加工生产线技术协议

    1. 用途

    本机床主要用于槽钢、扁钢、C型钢的冲孔、剪切(C型钢不能剪切)加工。是电梯、筑路机械、粮仓、铁路、网架等行业的数控自动化加工设备。

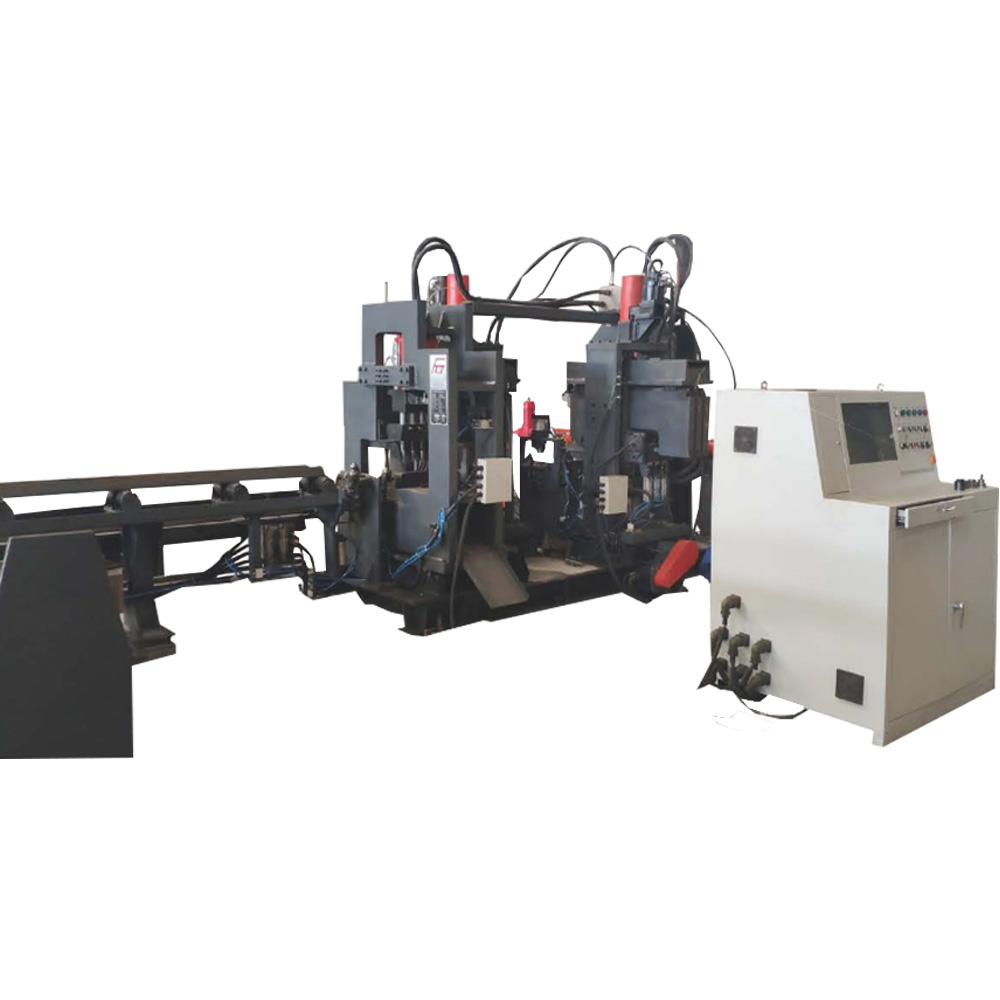

    生产线由输送料台、上料机械手、数控料道、数控小车、腹板冲孔打字机、翼板冲孔机、剪切机、下料滚道、液压动力站、数控系统等组成。

    输送料台和数控料道上有对中机构。保证不同规格的工件居中上料和输送。

    数控小车用于夹持工件并数字化输送定位。

    三维冲床由腹板冲孔机、左翼板冲孔机、右翼板冲孔机组成。



    2. CPS300数控三维型钢冲孔剪切加工生产线的设备特点

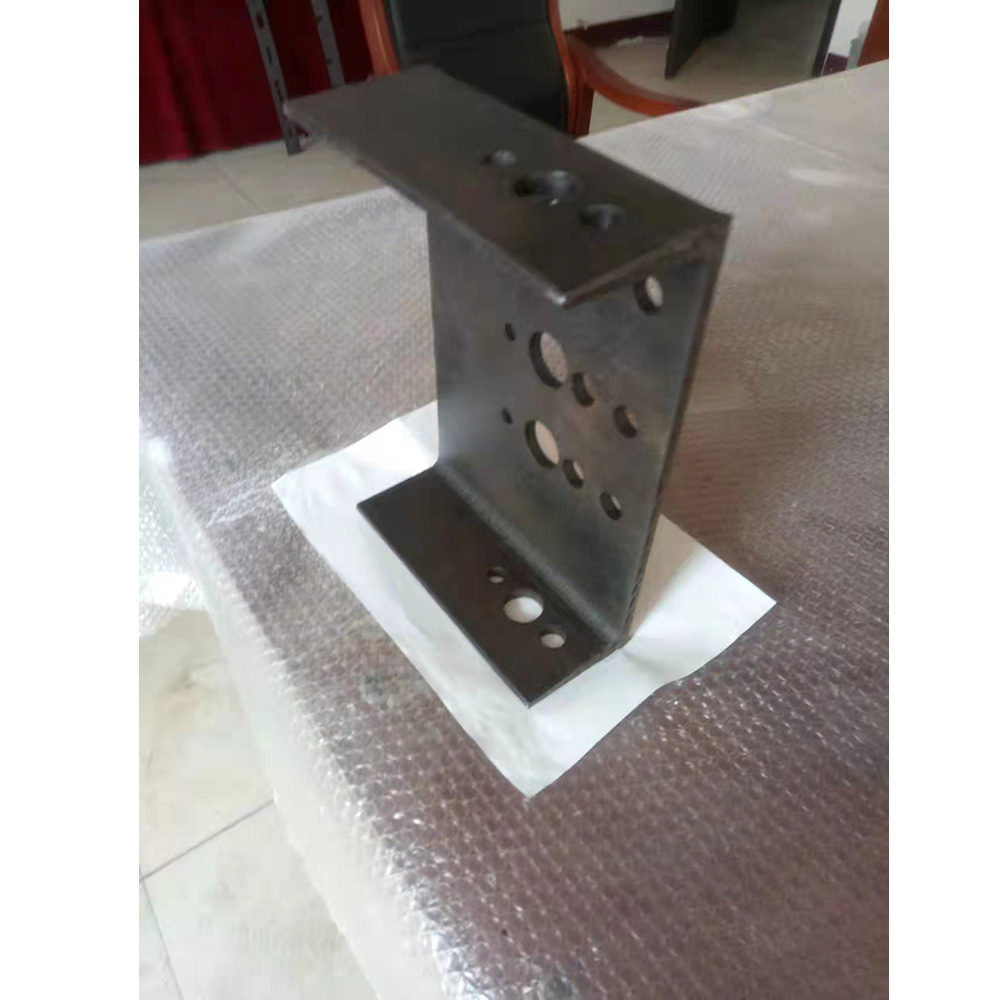

    1、三台冲孔机可分别独立控制,即可三面冲孔也可单面或两面冲孔。

    2、柔性自动化生产线,适合各种规格的槽钢,任意多排孔的加工。

    3、液压动力站流量足,配有蓄能器,保证高速冲孔的流量。

    4、加工程序可以键盘输入,也可以通过自动转换软件把CAD图形自动转换为加工程序。

    5、软件界面友好,编程软件和自动转换软件可独立于主机设备、安装于任一台办公电脑中,实现异地编程,直接拷贝或通过网络传输至设备使用。

    6、具备AUTOCAD图形转换为加工程序功能。

    7、合理的电气控制系统,配备计算机,6轴控制稳定可靠,操作方便。

    8、元件档次高,液压元件、全部电气元件(含按钮、开关等)、滚珠丝杠、直线导轨都为国内外公司产品。


    3.技术参数

    目 名 称

    单位

    加工范围

    槽钢

    mm

    80×43-200×75,

    80×43,100×48只冲腹板

    C型钢

    mm

    宽度120-300,厚度2-5

    扁钢

    mm

    宽度120-300,厚度5-12,

    翼板高50mm以上可以冲翼板

    毛坯料长度范围

    mm

    2000-12000

    冲孔功能

    冲孔力

    KN

    腹板630,翼板500

    冲头数量

    左右各1,上3,共5

    连续冲孔次数

    /min

    40

    腹板冲孔机左右移动范围

    mm

    -130到+130mm

    翼板冲孔机上下移动范围

    mm

    30-70mm

    翼板冲孔机左右移动距离

    mm

    100

    腹板冲孔直径范围

    mm

    Ф6-Ф26

    翼板冲孔直径范围

    mm

    Ф6-Ф26

    剪切功能

    剪切力

    KN

    1000

    剪切方式

    双刃剪切

    打字功能

    打印力

    KN

    630

    字符组数

    4

    字符数量

    10

    字符大小

    mm

    10X14X20

    加工精度

    相邻孔距误差

    mm

    ±0.5

    不相邻孔孔距误差

    mm

    ±0.75

    剪切长度误差

    mm

    ±1.0

    压缩空气压力

    MPa

    0.5(气源用户自备)

    夹持臂运动前进方向)行程

    mm

    12000

    齿轮齿条传动伺服电机功率

    KW

    4

    上料道外形尺寸(长×宽×高)

    mm

    17000×1750×1830

    下料道长度

    mm

    6000

    总功率

    KW

    33

    生产线外形尺寸 L×W×H

    mm

    34000×4520×3120

    CAD图纸自动转换成控制程序

    具备

    备注;12号以上的槽钢(包含12号)可以3面冲孔,12号以下的槽钢只能腹板冲孔,原因是小槽钢的槽内安装模具的空间不够。
