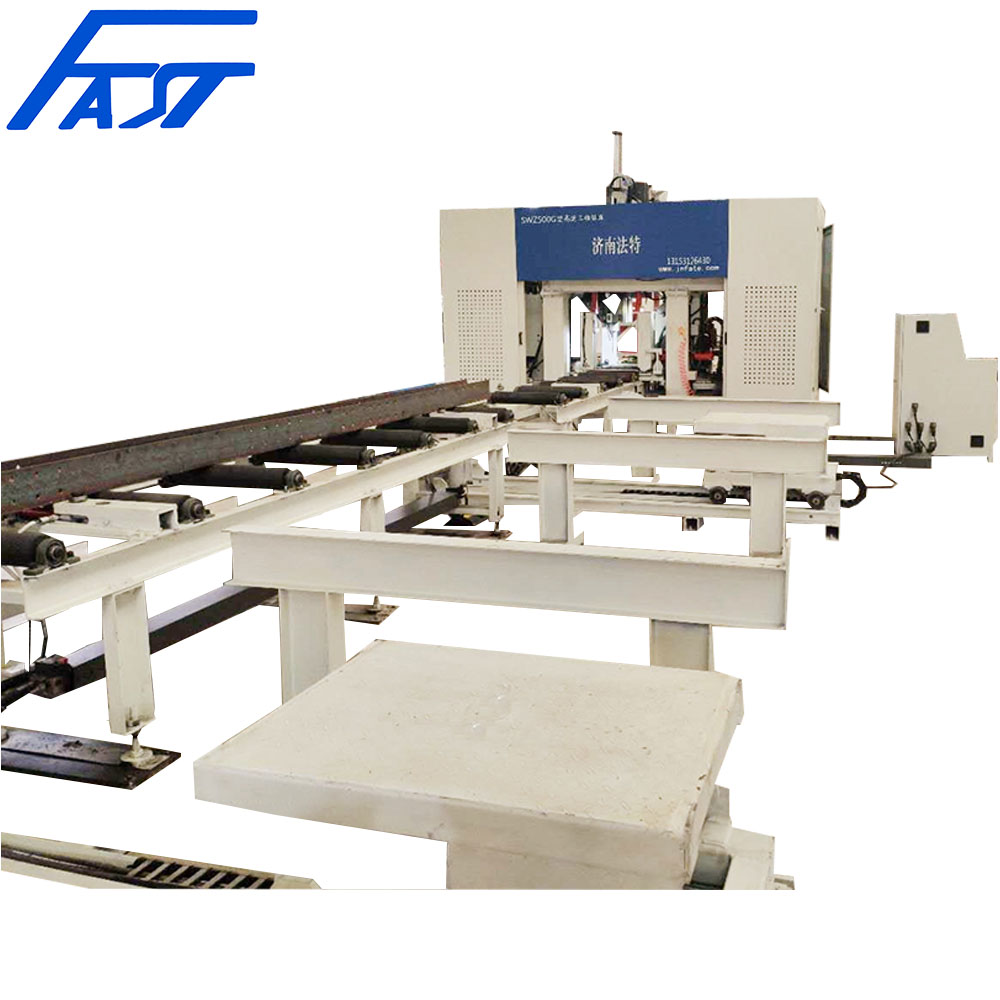

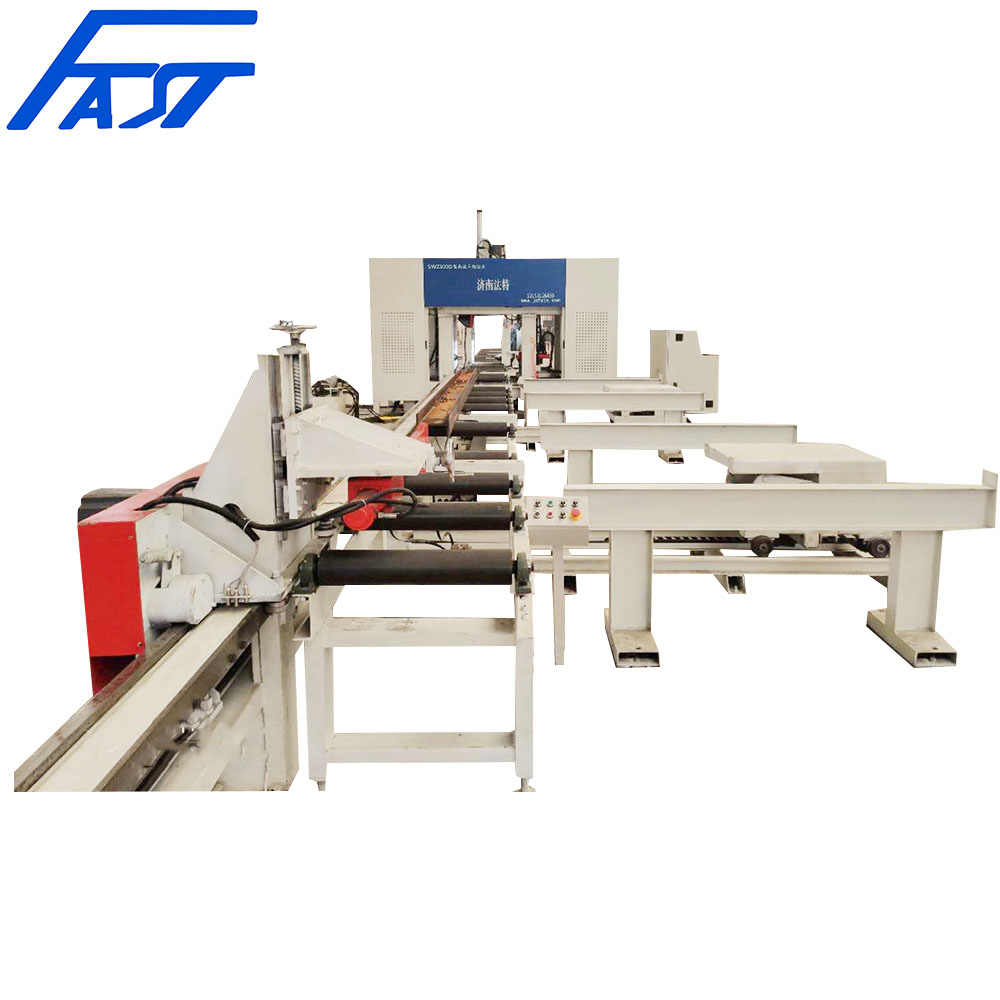

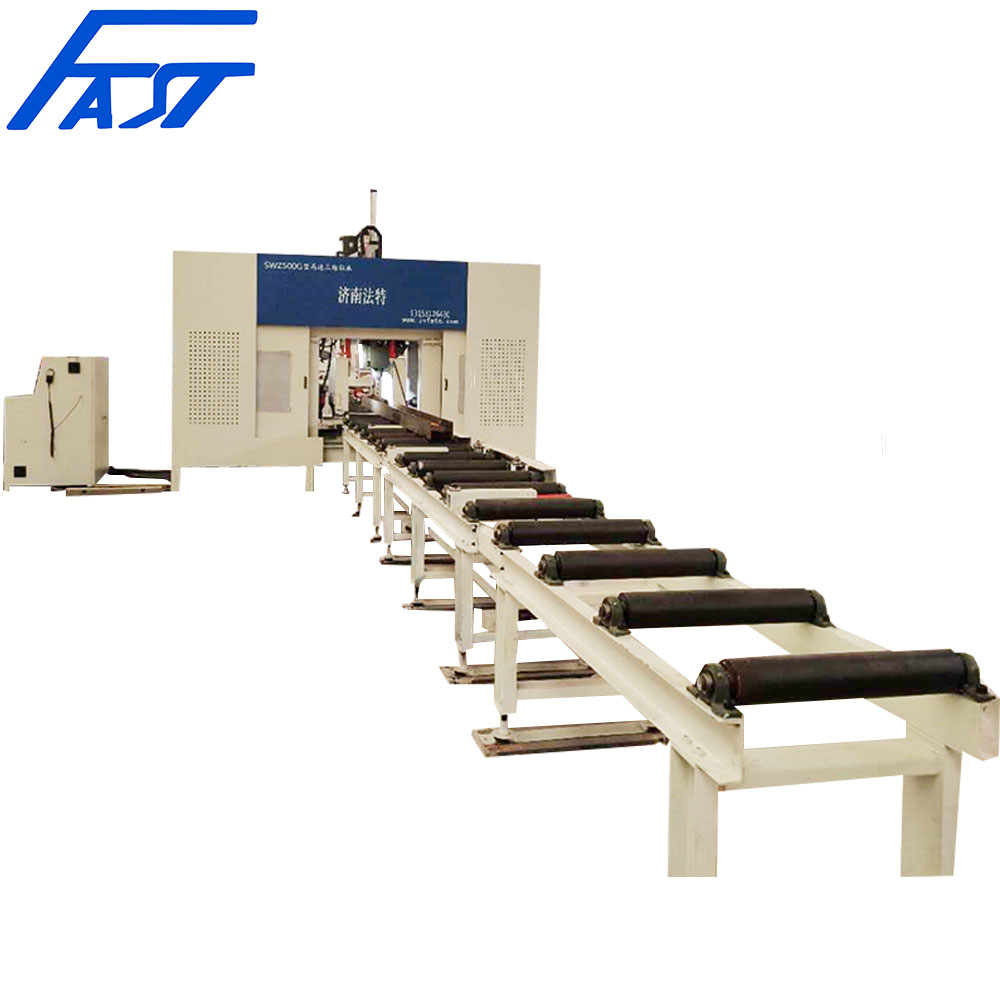

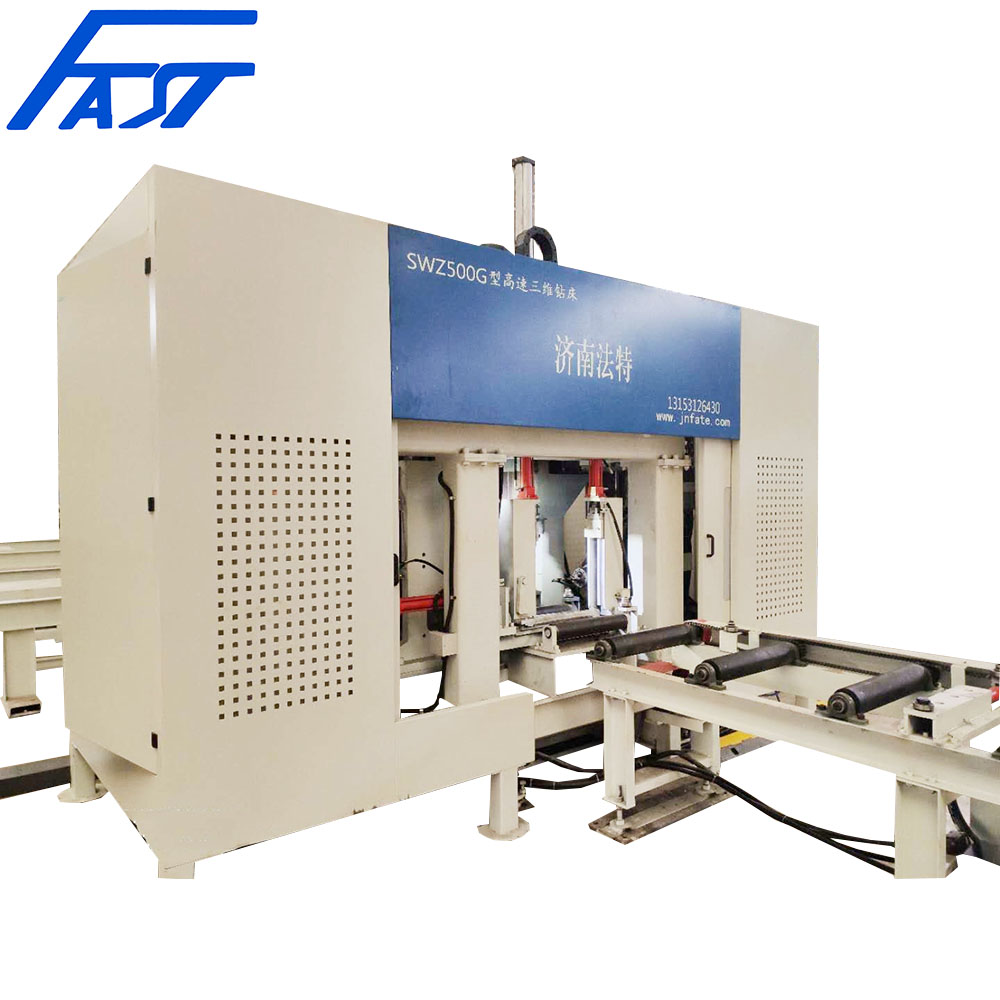

济南法特高速数控H型钢钻床用于钢结构制造

所属类别:钢结构立体车库加工设备

产品规格:

三维钻,高速三维钻,高速三维锯钻生产线

  • 济南法特高速数控H型钢钻床用于钢结构制造

    1. 设备用途

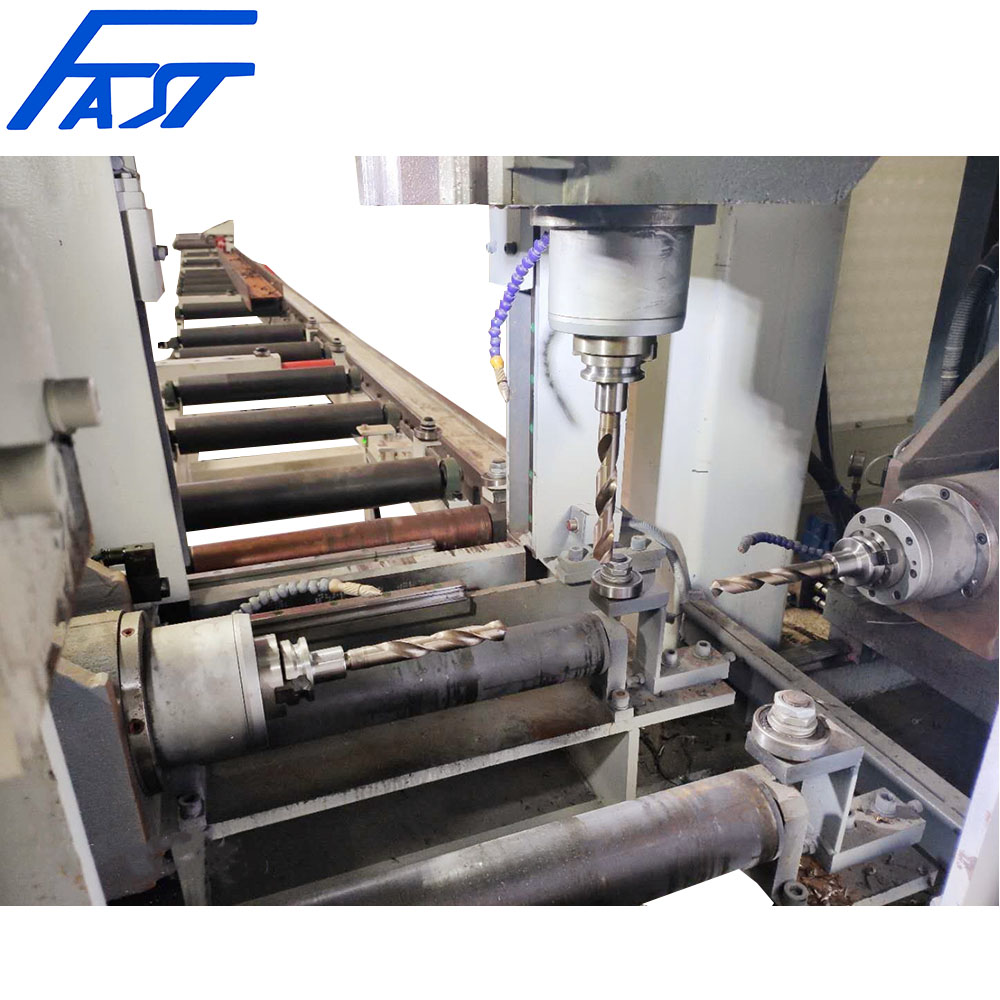

    本机床主要用于H型钢、槽钢和箱型梁的钻孔加工,广泛用于钢结构建筑、桥梁、立体车库等行业。7轴数控型钢三维钻床采用七个伺服电机分别实现2个垂直方向、1个水平方向、1个长度方向的钻孔定位和3个主轴的伺服送进。3个钻孔面上,每个面有1个钻孔主轴,每个面上的1个钻孔主轴由一台变频电机驱动,钻孔主轴为伺服送进钻孔主轴,当每个面上的孔径为1种时,工件一次通过设备后三个面上的孔均可加工完毕,效率高,孔位精度高,是钢结构制造业中保证质量的必不可少的设备。

    2. 技术参数

    单位

    H型钢:大高度×大宽度(翼板宽度)

    mm

    650×300

    H型钢:小高度×小宽度(翼板宽度)

    mm

    150×100

    自动送进料道长度

    mm

    12000

    大工件腹板厚度

    mm

    ≤25

    工件重量

    kg

    2000

    钻孔主轴数量

    3

    钻孔直径范围

    mm

    5-30

    上单元主轴技术参数

    钻孔主轴功率

    KW

    11

    主轴额定扭矩

    Nm

    140

    主轴速范围

    r/min

    03000

    轴向进速度

    mm/min

    04000

    主轴进给行程

    mm

    400

    主轴中心线横向移动范围

    mm

    30600

    左单元主轴技术参数(基准侧)

    钻孔主轴功率

    KW

    11KW

    主轴额定扭矩

    Nm

    140

    主轴速范围

    r/min

    03000

    轴向进速度

    mm/min

    04000

    主轴进给行程

    mm

    200

    主轴中心线上下移动范围

    mm

    20270

    右单元主轴技术参数

    钻孔主轴功率

    KW

    11KW

    主轴额定扭矩

    Nm

    140

    主轴速范围

    r/min

    03000

    轴向进速度

    mm/min

    04000

    主轴进给行程

    mm

    500

    主轴中心线上下移动范围

    mm

    20270

    主轴锥孔



    BT40(气动松刀)

    孔群内孔距误差

    mm

    ±0.2

    相邻孔群孔距误差

    mm

    ±0.2

    钻头冷却方式

    喷雾冷却,外冷

    夹持臂上下(竖直方向)行程

    mm

    10050-150)

    夹持臂左右向)行程

    mm

    15050-300)

    夹持臂运动前进方向)行程

    mm

    12000

    齿轮齿条传动伺服电机功率

    KW

    5

    上料道外形尺寸(长×宽×高)

    mm

    14000×900×1630

    下料道长度

    mm

    8000

    总功率

    KW

    50

    生产线外形尺寸 L×W×H

    mm

    24000×3500×3120

    CAD图纸自动转换成加工程序
